Водяные воздухоохладители серии WHR-W предназначены для охлаждения воздуха в канальных системах вентиляции и кондиционирования. Охладители устанавливаются непосредственно в канал. В качестве хладагентов в охладителях используется вода. Корпус охладителей выполнен из оцинкованного стального листа.
Трехрядный теплообменник изготавливается из медных труб с алюминиевым оребрением. Шаг оребрения составляет 2,1 мм. Для увеличения теплоотдачи трубы механически расширены и тем самым жестко соединены с оребрением. Пайка калачей теплообменников осуществляется припоем с 2 % содержанием серебра, что обеспечивает высокое качество паяных деталей. Максимальное рабочее давление - 16 бар.
Все воздухоохладители испытаны на герметичность при давлении 24 бар. Блок каплеуловителя изготовлен из отрезков пластикового профиля шириной 100 мм, установленных с шагом 33 мм по всей ширине теплообменника. Пластиковый профиль имеет специальное криволинейное сечение, что позволяет задерживать капли влаги при прохождении воздуха через теплообменник и блок каплеуловителя. Влага стекает и скапливается в поддоне из оцинкованной стали с патрубком для отвода конденсата. Наружная поверхность поддона покрыта теплоизолирующим материалом.Подвод хладагента в стандартном исполнении - слева по ходу движения воздуха.

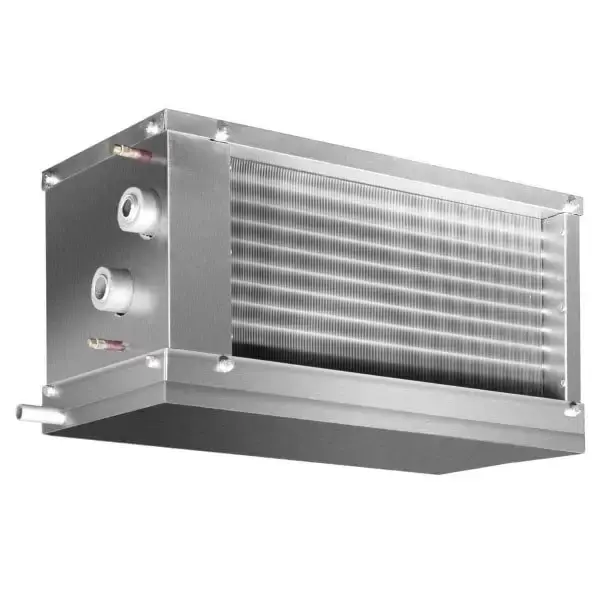

Особенности и преимущества Shuft WHR-W 600х300/3:
- Прочный корпус из оцинкованной стали
- Шаг оребрения 2,1 мм
- Устанавливаются непосредственно в канал
- Медно-алюминиевый теплообменник
- Наружная поверхность дренажного поддона покрыта теплоизолированным материалом
- Встроенные патрубки для отвода воздуха и слив теплоносителя
- Изготавливаются в восьми типоразмерах и стандартно имеют 3-рядное исполнение.
