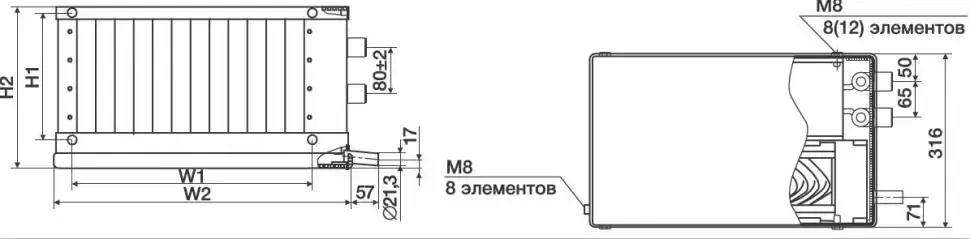

Воздухоохладители серии WHR-R предназначены для охлаждения воздуха в канальных системах вентиляции и кондиционирования. Охладители устанавливаются непосредственно в канал. В качестве хладагентов в охладителях используются незамерзающие смеси и фреон. Корпус охладителей выполнен из оцинкованного стального листа.
Трехрядный теплообменник изготавливается из медных труб с алюминиевым оребрением. Шаг оребрения составляет 2,1 мм. Для увеличения теплоотдачи трубы механически расширены и тем самым жестко соединены с оребрением. Пайка калачей теплообменников осуществляется припоем с 2 % содержанием серебра, что обеспечивает высокое качество паяных деталей. Максимальное рабочее давление - 16 бар.
Все воздухоохладители испытаны на герметичность при давлении 24 бар. Блок каплеуловителя изготовлен из отрезков пластикового профиля шириной 100 мм, установленных с шагом 33 мм по всей ширине теплообменника. Пластиковый профиль имеет специальное криволинейное сечение, что позволяет задерживать капли влаги при прохождении воздуха через теплообменник и блок каплеуловителя. Влага стекает и скапливается в поддоне из оцинкованной стали с патрубком для отвода конденсата. Наружная поверхность поддона покрыта теплоизолирующим материалом.Подвод хладагента в стандартном исполнении - слева по ходу движения воздуха.
Особенности и преимущества Shuft WHR-R 700х400/3:
- Корпус из оцинкованной стали
- 3-х рядный медно-алюминиевый теплообменник с механически расширенными трубами (шаг оребрения 2,1 мм)
- Пайка калачей припоем с 2% содержанием серебра, что обеспечивает высокое качество паяных деталей
- Встроенные патрубки для отвода воздуха и слива теплоносителя
- Теплоизолированный дренажный поддон из оцинкованной стали с патрубком для отвода конденсата
- Подвод хладагента слева по ходу движения воздуха (в стандартном исполнении)
- Испытан на герметичность при давлении 24 бар
- Экономия места при размещении благодаря оптимизированным массогабаритным показателям.
